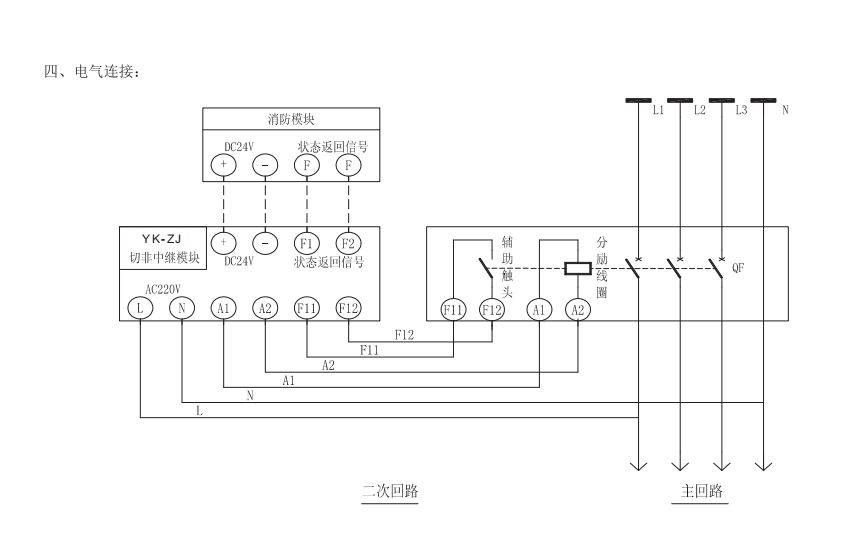

YK-ZJ 切非中繼模塊??接線方法：
1、 強 電側： L N接 AC220V 電源， A1 A2接斷路器分勵線圈， F1 F2接斷路器輔助觸點；
2、 弱 電側： + - 接消防 DC24V 控制信號， F1 F2接反饋信號。
(注 意： 電源從斷路器負載側取， 因為分勵線圈不可長時間通電)。
主要技術參數：
◆ 工 作 電源： AC220V±10%
◆ 耗 電功率： < 3W
◆ 輸出觸 點容量： 10A/AC220V
◆ 工作環境溫度： 0~40℃
◆ 工 作環境濕度： 最 大 93%, 不 結露◆ 外 殼材料： PC+ABS

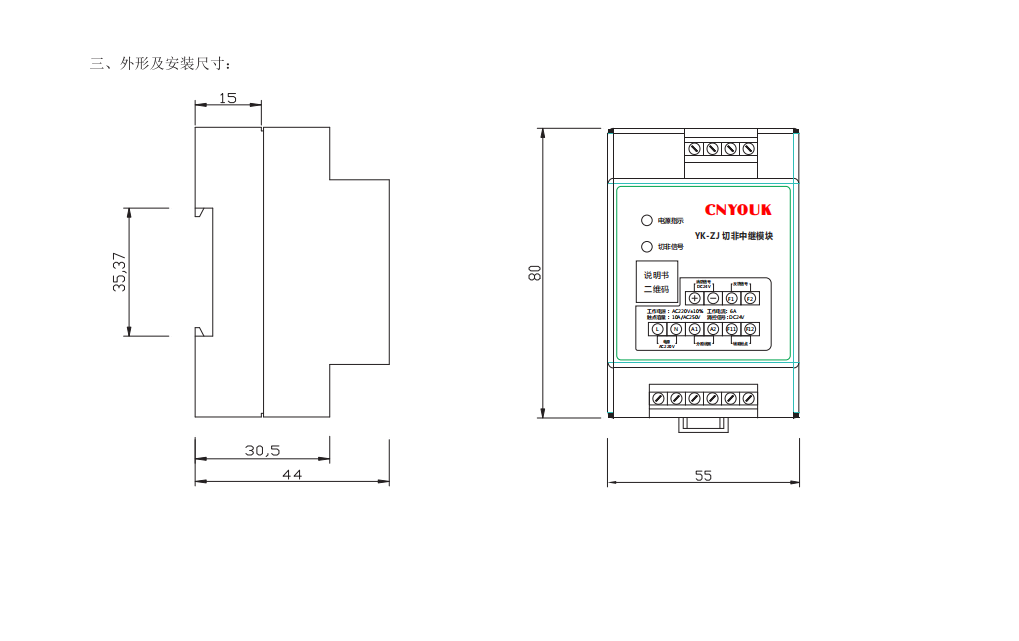

◆ 外 形尺寸： 55*80*44 mm
安裝方式/ installation
YK-ZJ?切非中繼模塊
一、 產 品概述：
? ? ? 該產品主要用于電力成套設備 (低壓開關柜、 配 電箱等) 以及其它需與消防切非控制模塊進行轉換接通的場合。 采 用該產品能夠有效的節省安裝空 間、 接線簡單方便、 避 免因接線錯誤將電力成套設備的 AC220V/380V電源引入消防聯動系統，造 成消防模塊燒毀， 也 可避免因直接用 DC24V 電源控制63A 以上殼架的斷路器，因功率小而發生拒跳閘的現象，使 切非動作無法完成；也避免因負載大而直接損壞消防模塊，影 響系統運行。
二、 工作原理：
? ? ? 當發生火災時消防控制中 心發出一個DC24V的報警信號作用于消防模塊， 同時消防模塊 (大 多安裝在配電柜 (箱 ) 內) 按照預先設定的程序發出一個DC24V有源控制執行信號給YK-ZJ切非 中繼模塊，經 YK-ZJ切非 中繼模塊轉換后接通所要切斷的非消防負載回路的斷路器 (AC220V/380V) 分勵線圈，使 斷路器跳閘達到脫扣狀態； 再 將斷路器的輔助觸點引至YK-ZI切非中繼模塊，通過中繼模塊給消防控制中心提供一個切斷回路的返饋信號 。
