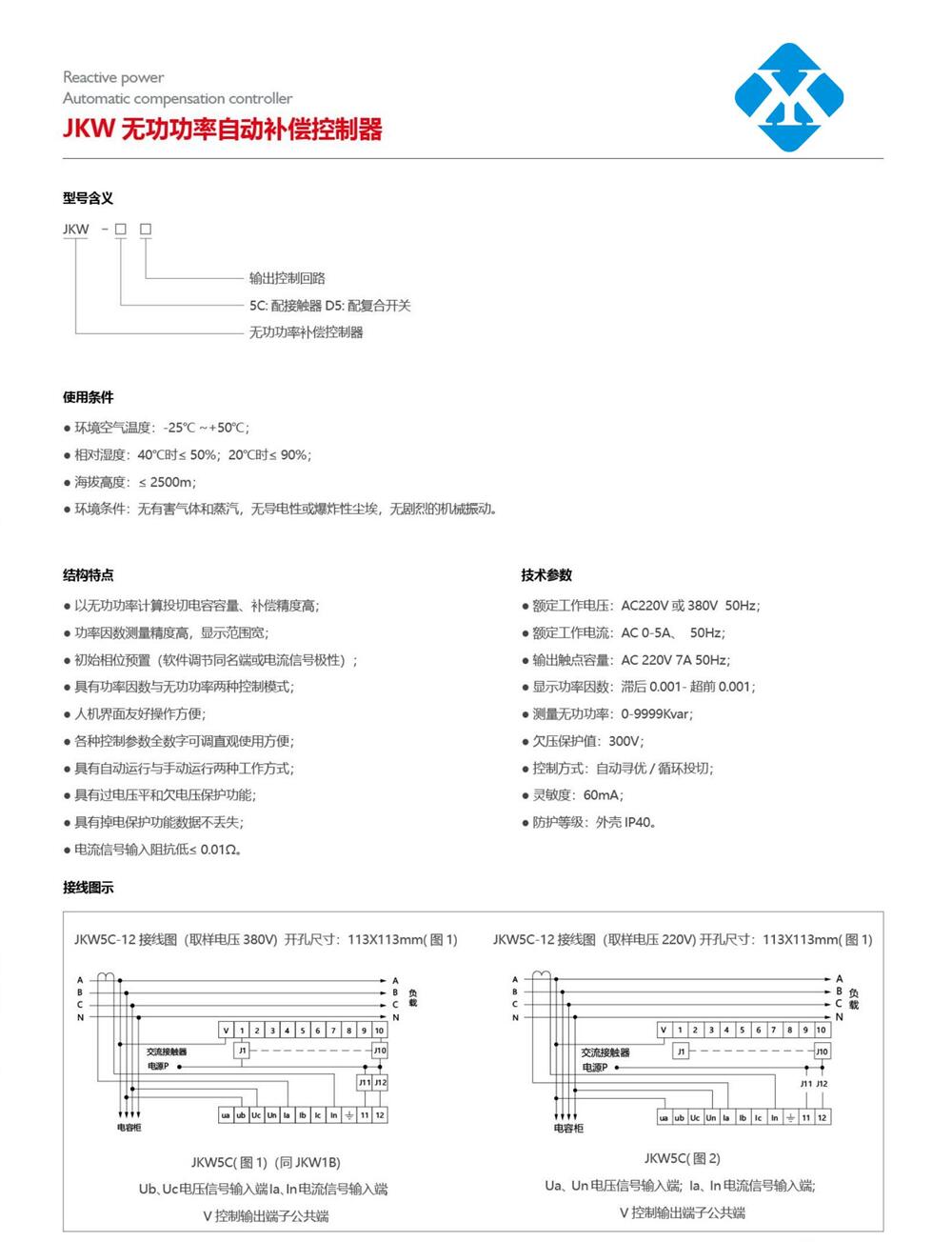

一、概述
JKWD5系列無功率自動補償控制器，適用于低壓配電系統電容器補償裝置的自動調節（以下簡稱控制器），使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，改善供電的電壓值量，從而提高了經濟效率與社會效率。
二、功能特點
（1）以無功功率計算投切電容容量，補償精度。
（2）功率因數測量精度高，顯示范圍寬。
（3）初始相位預置（軟件調節同名端或電流極性）。
（4）人機界面友好操作方便。
（5）各種控制參數全數字可調直觀使用方便。
（6）具有自動運行與手動運行兩種工作方式。
（7）具有過電壓和欠電壓保護功能。
（8）具有掉電保護功能數據不丟失。
（9）電流信號輸入阻抗低≤0.01Ω。
三、使用條件
（1）海拔高度不高于2500米。
（2）環境溫度-20℃-50℃。
（3）空氣濕度在40℃時不超過50%，20℃時不超過90%。
（4）周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
（5）安裝地點無劇烈震動。
四、技術數據
■ 額定工作電壓AC380V或AC220V ■ 額定工作電流AC0-5A
■ 輸出觸點容量AC220V 7A ■ 顯示功率因數滯后0.001-超前0.001
■ 測量無功功率0-9999Kvar ■ 欠壓保護值320V
■ 控制方式自動尋優/循環投切 ■ 靈敏度60mA
■ 防護等級外殼IP40
五、調試
警告：用戶在調試過程中務必遵循以下的調試步驟進行，其中打☆號的控制器工作在無功功率控制模式下的操作項。
1、按照接線圖的要求組裝好補償裝置，并對其進行一次詳細的檢查，排除那些會帶來嚴重安全隱患的錯誤。
2、補償裝置合閘，控制器進入自動運行狀態。
3、輸入現場信號電流互感器的變化，詳見參數預置。
4、輸入每支路電容器組容量，詳見參數預置。
5、操作“菜單”鍵使手動運行指示燈亮，手動運行作為補償裝置調試的一種手段可以用來檢查其接線正確與否，操作遞增鍵投入—電容組操作遞減鍵切除—電容器組。
6、為了使控制器能自動投切電容器組，除了用戶將菜單置于“功率因數”或“無功功率”菜單之下外還必須有滯后于電壓信號并且系統電壓既不高于過壓保護值也不低于欠壓保護值。
