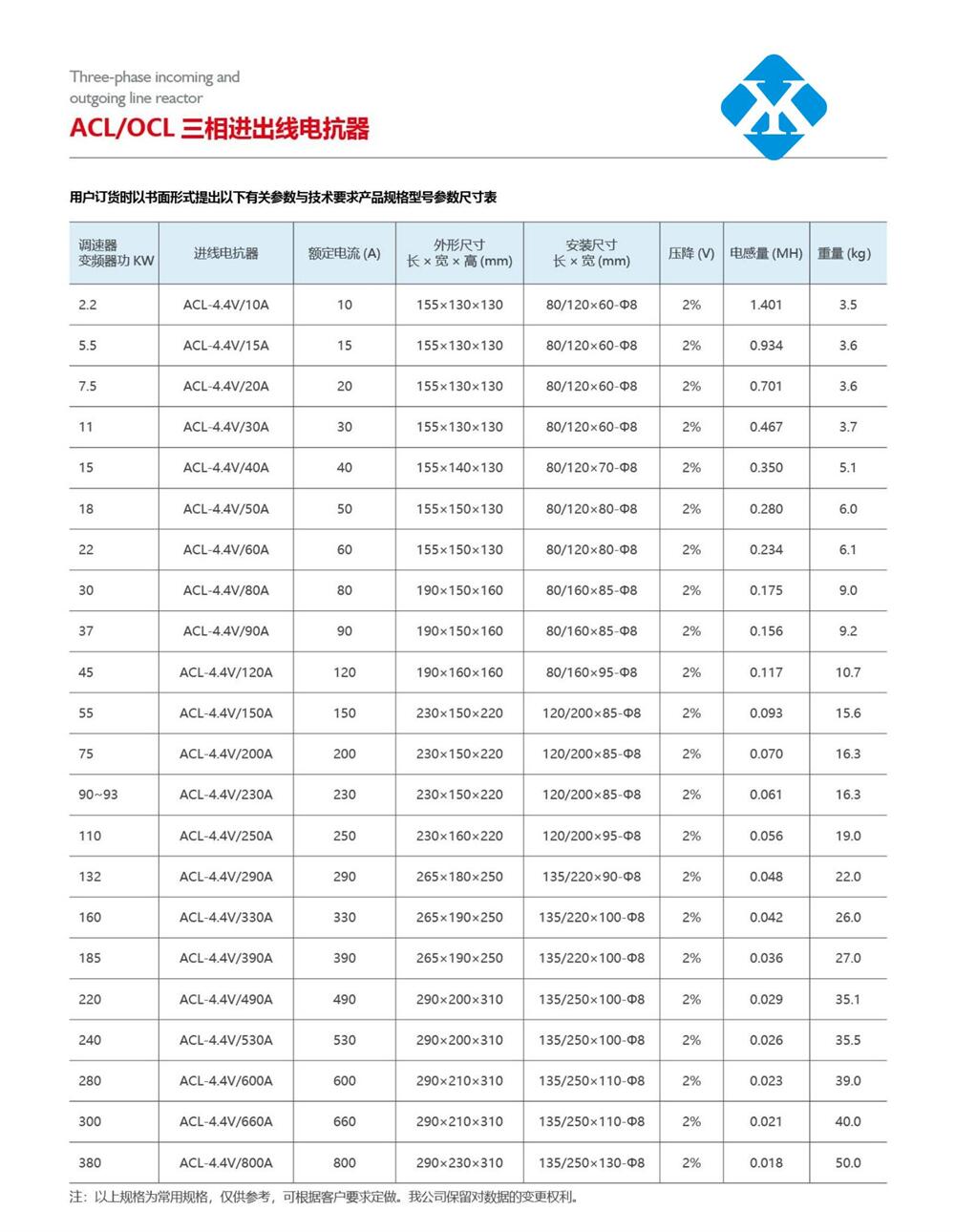

產品參數/尺寸圖/ environment
一、概述
變頻調速用輸入輸出電抗器：變頻器和調速器在使用過程中，經常會受到來自浪涌電流和浪涌電壓的沖擊，會嚴重?fù)p壞變頻器和調速器的性能和使用壽命，所以要在其前面加裝輸入電抗器，用以抑制浪涌電壓和浪涌電流，保護變頻器和調速器，延長其使用壽命和防止諧波干擾，同時由于變頻器和調速器是采用變頻的方式調速的，所以在調速的時候經常會產生高次諧波和產生波形畸變，會影響設備正常使用，為此，須在輸出端加裝一個輸出電抗器，用于濾出諧波電壓和諧波電流，改善電網質量。我廠生產的輸入輸出系列電抗器，采用優良矽鋼片，經專一的工藝精制而成，具有體積小、溫升低、無噪音等特點。
本公司生產的電抗器，可與西門子、三肯、日立、東芝、松下、安川、普傳、丹佛斯、富士、歐陸、LG、OMRON歐姆龍、現代、施耐德、倫茨、艾默生、康沃等變頻器配套。
二、產品特點? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
◆ 電源對其它設備有較明的干擾（干擾、過壓）
◆ 電源相間電壓不平衡＞額定電壓的1.8%
◆ 阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）
◆ 在一條線路上為減小線電流而安裝的大量變頻器
◆ 使用cosφ（功率因數）校正電容或功率因數校正單元?
三、使用條件??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
1.海拔高度不超過1000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
四、技術性能參數??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、額定工作電壓：380V/440V? 50Hz
2、額定工作電流：5A至1600A @ 40℃
3、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試）
4、絕緣電阻：1000VDC絕緣阻值≥100MV
5、電抗器噪音：小于65dB（與電抗器水平距離點1米測試）
6、防護等級：IP00
7、絕緣等級：F級以上
8、產品執行標準：IEC289:1987電抗器、GB10229-88電抗器(eqv IEC289:1987)、JB9644-1999半導體電氣傳動用電抗器
