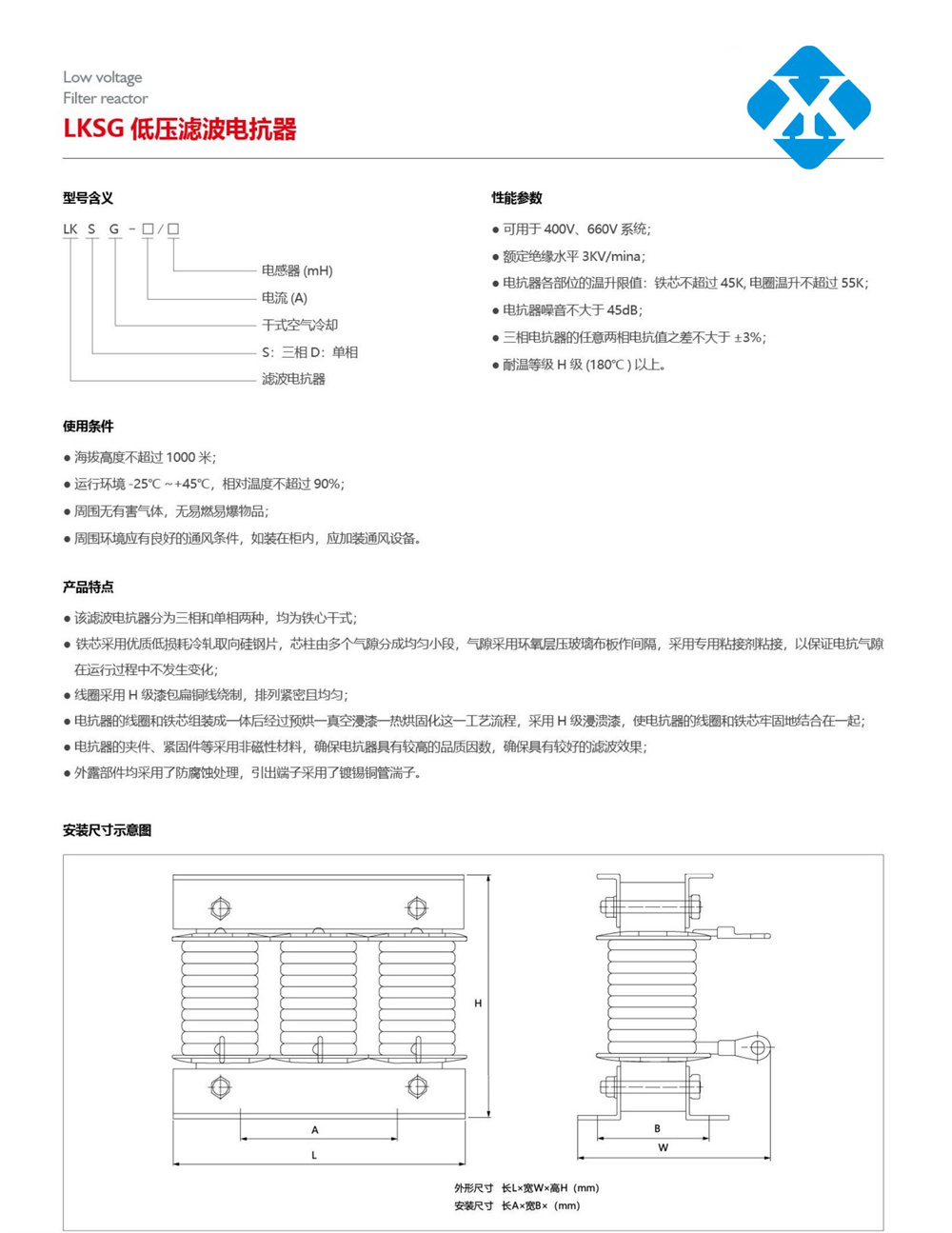

產品參數/尺寸圖/ environment
一、用途
干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其他電器設備的安全運行。電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、性能參數
1.可用于400V、660V系統。
2.電抗率的種類：1%、6%、7%、12%、13%、14%、
3.額定絕緣水平3kV/min。
4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.電抗器噪聲不大于45dB
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級HF級（180℃）以上。
三、結構特點
1.該電抗器分為三相和單相兩種，為鐵心干式。
2.鐵芯采用低損耗冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用F級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有美感且有較好的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有耐熱等級，可讓電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，電抗器具有較高的品質因數和較低的溫升，具有較好的濾波效果。
6.外露部件采取了防腐蝕處理，引出端子采用冷壓銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點。
四、使用條件
1.海拔高度不超過1000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
安裝方式/ installation
